板式密闭过滤机
“WYBL型”板式密闭过滤机是一种高效、节能、密闭操作的精密澄清过滤设备。它广泛适用于化工、油脂、石油、涂料、食品、制药等行业。该产品设计结构独特，体积小，过滤效率高、滤液透明度高、细度好，无物料损耗，不消耗滤纸、滤布或滤芯等，因此过滤成本很低，设备操作、维护、清理方便。

分享到：

产品详解
产品规格

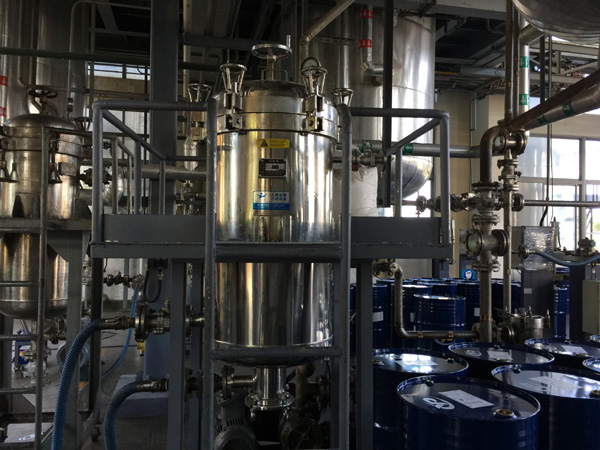

使用现场

“WYBL型”板式密闭过滤机是一种高效、节能、密闭操作的精密澄清过滤设备。它广泛适用于化工、油脂、石油、涂料、食品、制药等行业。该产品设计结构独特，体积小，过滤效率高、滤液透明度高、细度好，无物料损耗，不消耗滤纸、滤布或滤芯等，因此过滤成本很低，设备操作、维护、清理方便。

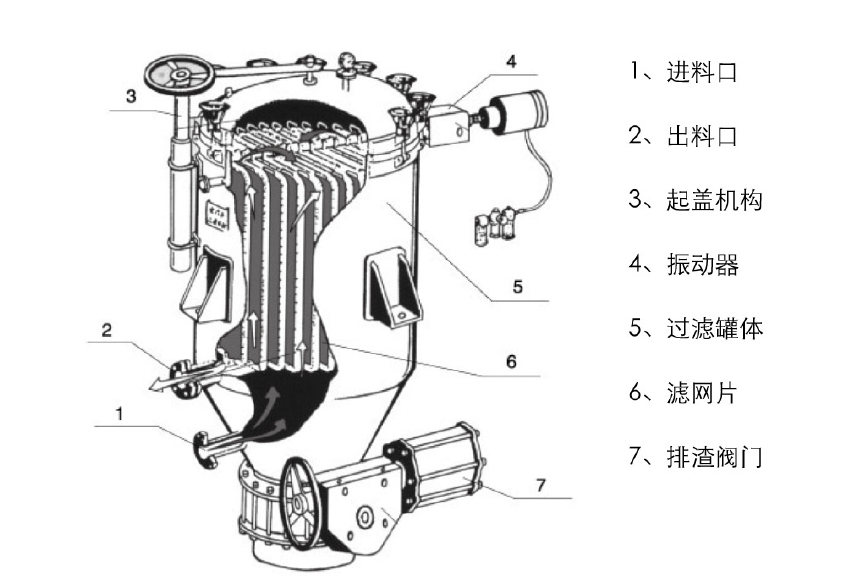

产品基本结构

过滤机主体是由壳体、过滤板、起盖结构、自动排渣装置等组成，其中过滤板是由多层不锈钢滤材组成，安装在中心集液管上，拆装清理十分方便。

过滤时，含助滤剂的待滤液通过输送系统进入滤机，使过滤网上形成稳定的滤饼（滤饼层可提供无数的细微通道）后，待滤液即经滤饼层微孔进行实际过滤。

适用范围（主要用途）

油脂：原油、漂土、氢化油、冬化油、硬脂、脂肪酸等。
石油化工产品：柴油、润滑油、石蜡、矿物油产品等。
饮料：啤酒、果汁、酒类、牛奶等。
有机化学品：各种有机酸、醇、苯、醛等。
油漆和清漆：树脂类、清漆、染料、真漆等。
无机化学品：溴水、氰化钾、氟石等。
食品：明胶、醋、淀粉、糖汁、甜水等。
医药：双氧水、维生素等。
矿产：煤屑、煤渣等。
其它：空气、水的净化等。

过滤机单机参数表

型号 Model	过滤面积 (m2)	滤饼体积 (L)	处理能力(T/h)			工作压力(MPa)		工作温度(℃)	过滤缸容积(L)	主机重量(Kg)
型号 Model	过滤面积 (m2)	滤饼体积 (L)	油脂	树脂	饮料	额定压力	最高压力	工作温度(℃)	过滤缸容积(L)	主机重量(Kg)
WYBL-2-A	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
WYBL-4-A	4	60	0.5-1.2	2-3	2-5				250	400
WYBL-7-A	7	105	1-1.8	3-6	4-7				420	600
WYBL-10-A	10	150	1.6-3	5-8	6-9				800	900
WYBL-12-A	12	240	2-4	6-9	8-11				1000	1100
WYBL-15-A	15	300	3-5	7-12	10-13				1300	1300
WYBL-20-A	20	400	4-6	9-15	12-17				1680	1700
WYBL-25-A	25	500	5-7	12-19	16-21				1900	2000
WYBL-30-A	30	600	6-8	14-23	19-25				2300	2500
WYBL-36-A	36	720	7-9	16-27	23-30				2650	3000
WYBL-40-A	40	800	8-11	21-34	30-38				2900	3200
WYBL-45-A	45	900	9-13	24-39	36-44				3200	3500
WYBL-52-A	52	1040	10-15	27-45	42-51				3800	4000
WYBL-60-A	62	1200	11-17	30-52	48-60				4500	4500
WYBL-70-A	70	1400	12-19	36-60	56-68				5800	5500
WYBL-80-A	80	1600	13-21	40-68	64-78				7200	6000
WYBL-90-A	90	1800	14-23	43-72	68-82				7700	6500

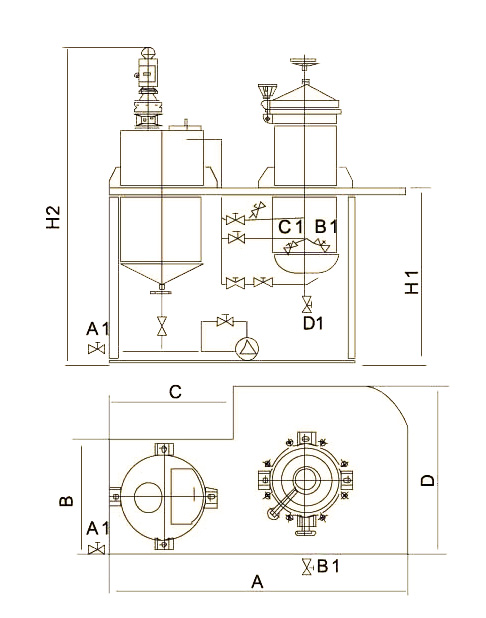

带混合缸的过滤机

型号	A	B	C	D	H1	H2	进出口	进料泵		重量
型号	mm	mm	mm	mm	mm	mm	进出口	型号及流量	功率	(kg)
WYBL-2-A	1800	850	800	1250	1100	2100	DN25	2-40	0.55	1800
WYBL-4-A	2300	880	950	1280	1400	2500	DN40	2-6	0.75	2000
WYBL-7-A	2500	1000	1050	1400	1400	2500	DN40	4-6	1.1	2200
WYBL-10-A	2950	1180	1300	1580	1650	2900	DN50	8-5	2.2	2500
WYBL-15-A	3200	1280	1525	1680	1650	2900	DN50	12-4	3	3200
WYBL-20-A	3200	1280	1525	1680	1850	3200	DN50	12-4	3	3800

树脂行业硅藻土助滤

案例：上海元邦化工有限公司


聚醚行业硅藻土助滤

案例：浙江皇马集团


食品饮料行业硅藻土助滤

案例：上海宝鼎酿造有限公司
