烛式过滤机
“五研”WYZL型过滤机拥有完美的过滤效果，干燥、卸料自动完成。适用于精细化工、食品、医药、水处理等行业，是过滤硅藻土、活性炭、催化剂的******设备。

分享到：

产品详解
产品规格
使用现场

“五研”WYZL型烛式过滤机，它的优势和性能已经在全球化学加工业中作为一个基本的工具被广泛认可。

它拥有完美的过滤效果，以及干燥、卸料自动完成。现在不仅在化学工业领域应用，在食品、医药、水处理等行业也逐渐显示了它的优势，是过滤硅藻土、活性炭、催化剂的******设备。该设备结构独特体积小、效率高、过滤成本低、使用操作方便、无环境污染，弥补了传统“板框压滤机”操作开放、泄漏喷液、卸料劳动强度大的缺点。

适用范围

精细化工、油脂、润滑油、食品、制药、生物发酵、饮料、酱油醋、塑料、电镀、氯碱工业、等工业的过滤、吸附和贵金属催化剂、沸石等固体的回收。

产品特点

滤芯设计采用梅花瓣结构，过滤效率高，脱渣更彻底。

滤饼可进行洗涤、干燥。
密闭过滤，无泄露，保护环境及人身安排。
全自动运行，触摸屏操作，可远程连接DCS。
可实现一次性完全过滤。

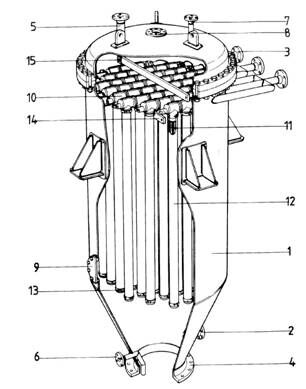

WYZL型过滤系统的结构

WYZL型过滤机是以滤芯为骨架，滤布或助滤剂作为过滤介质，利用加压作用使液固分离的一种过滤机（亦可实现自动PLC控制）。

WYZL型过滤机是一个全密闭的过滤系统，由立式容器和垂直安装的过滤元件组成。

1、筒体

2、滤浆进液口

3、滤液出口

4、残渣排放口

5、排气口

6、残液排出口

7、仪表口

8、残液溢流口

9、视镜（可选件）

10、集液组件

11、过滤元件

12、过滤介质(滤布)

13、滤布卡环

14、集液组件下支撑

15、集液组件上支撑

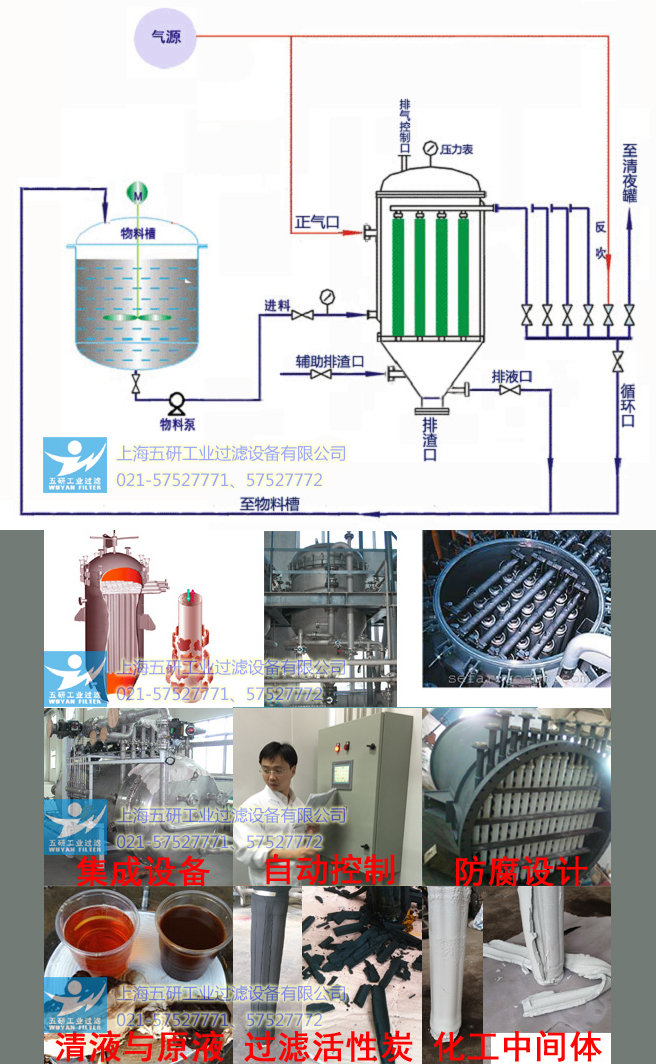

工艺流程图

“五研”WYZL型烛式过滤机是经过精心设计、过滤效果可靠的一个高级系统。主要适用于固体颗粒在0.2-100μm物料，即使颗粒非刚性、易变形、颗粒间或颗粒与介质黏度大的难滤物料也能处理。


设备型号	过滤面积 (m2)	进出口 (DN)	滤芯数量（根）	滤芯长度 (mm)	筒体直径(mm)	排渣口 (DN)
WYZL-1-A	1	40	5	1000	400	200
WYZL-2-A	2	40	10	1000	550	200
WYZL-3-A	3.3	50	14	1000	600	250
WYZL-5-A	5	50	14	1500	600	250
WYZL-10-A	10	65	30	1500	950	300
WYZL-15-A	15	65	42	1500	1100	400
WYZL-20-A	20	65	56	1500	1200	500
WYZL-25-A	25	65	42	2000	1100	400
WYZL-30-A	30	65	66	2000	1300	500
WYZL-40-A	40	65	78	2200	1400	600
WYZL-50-A	50	80	100	2000	1600	600
WYZL-60-A	60	80	100	2500	1600	600
WYZL-80-A	80	80
WYZL-100-A	100	80

“五研”WYZL型烛式过滤机，它的优势和性能已经在全球化学加工业中作为一个基本的工具被广泛认可。

它拥有完美的过滤效果，以及干燥、卸料自动完成。现在不仅在化学工业领域应用，在食品、医药、水处理等行业也逐渐显示了它的优势，是过滤硅藻土、活性炭、催化剂的******设备。
