袋式过滤器是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备，过滤器内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。本机操作简单，使用时只需将所需要细度等级的滤袋安装在滤筒内，检查O型密封圈是否完好，然后旋闭上盖，旋紧螺栓，即可投入工作。当顶盖上方压力表达到一定值时（不同型号机器上都有指示），便需要换滤袋。我们也可提供上门安装。
“上海五研”袋式过滤器已在全球工业广泛应用并已形成了标准。
袋式过滤器分为单袋过滤器和多袋过滤器，以满足不同应用的苛求。

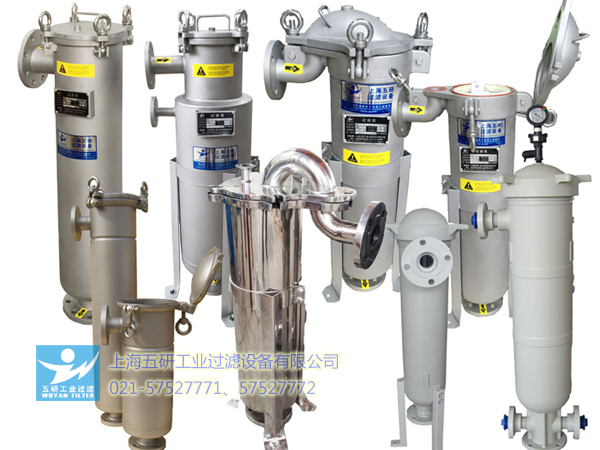

用户可以根据自身工艺条件需要选择如下形式的单袋过滤器：
平盖式
凹盖式（铸件）
龟背式（铸件）
卫生级顶入式
聚丙烯注塑式
单袋过滤器可以单台使用，也可以并联或串联使用。

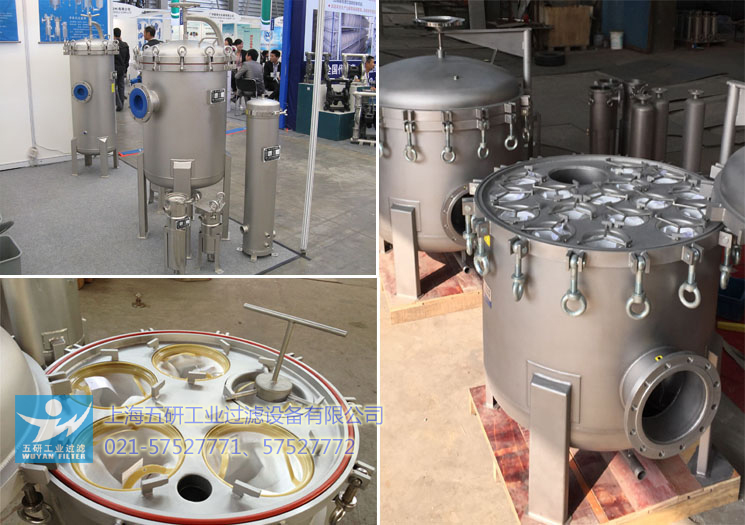

标准型多袋式

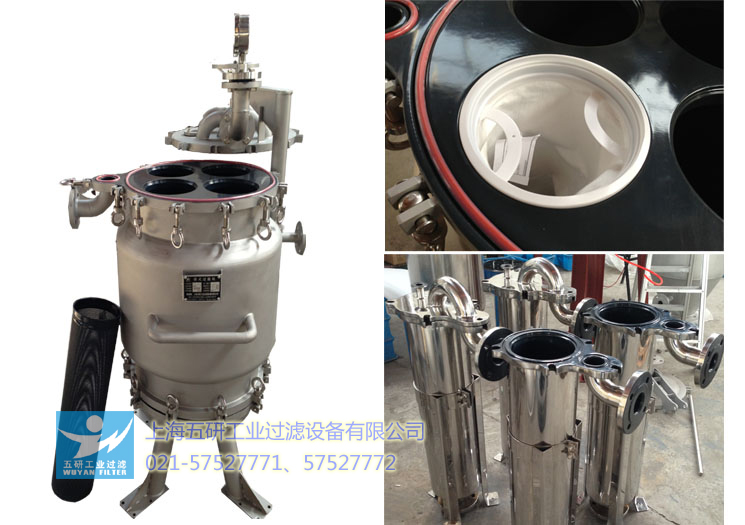

适用于大流量过滤，从2袋到32袋，都可定制。材质有不锈钢、碳钢、钛材、聚丙烯，适合处理各种酸碱液体、溶剂以及各中性液体。表面处理：不锈钢喷丸、抛光、F46（铁氟龙）。采用与国外一致的先进设计，流畅的流体管道，压力损失小，更加节能，出色的密封设计，配合专利环口，过滤效果更加完美。

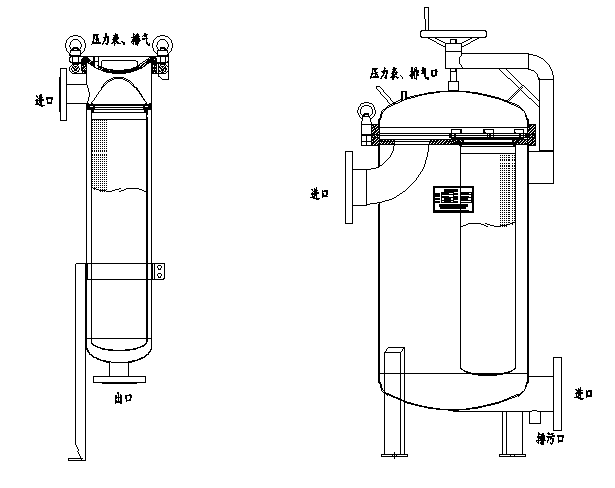

结构设计示意图
1.滤体
2.顶盖
3.密封圈
4.安全阀手把
5.盖子平衡器
6.手柄
7.滤袋压紧盖
8.滤袋
9.滤篮
10.支脚
11.盖子锁紧轮
产品细节

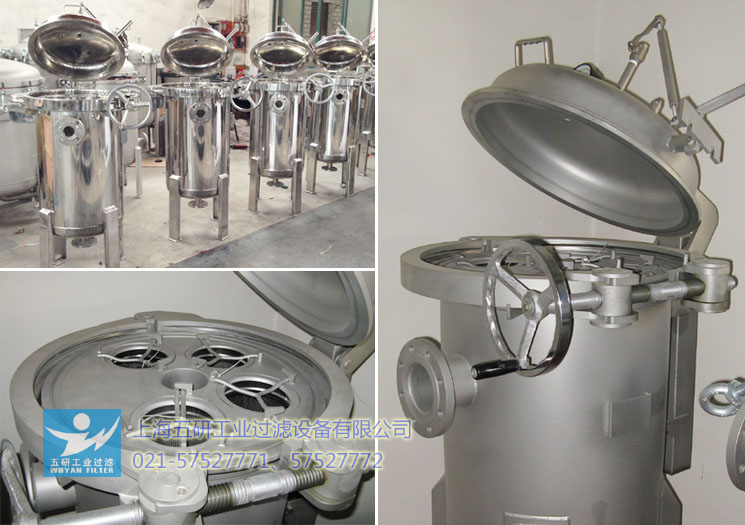

“上海五研”快开袋式过滤器，不到30秒就可以完成盖子开关操作，使操作者轻松工作的同时减少了停机时间及维护费用，也带来了实际的经济效益。

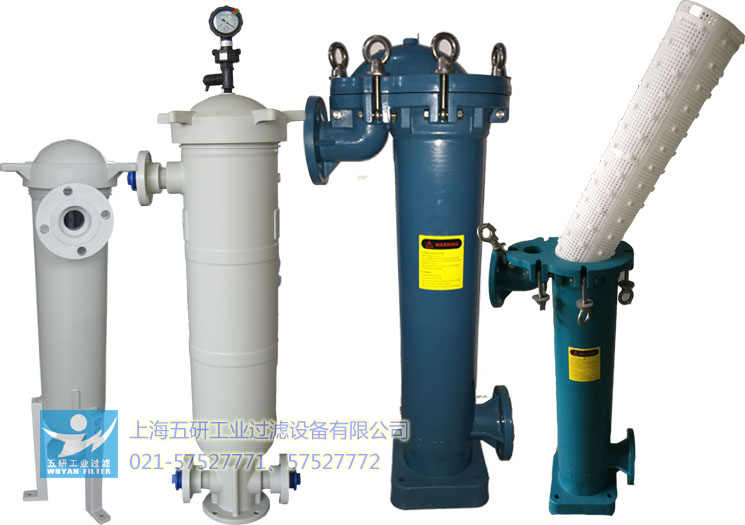

WYDL-PP系列袋式全塑料滤筒采用德国原装进口聚丙烯塑料原料整体注塑制造，使用工业标准二号滤袋，具有用途广泛，性价比高，抗压，流量大，耐腐蚀和抗紫外线等特点，适合长期户外安装使用。
■ 全聚丙烯整体注塑，整体强度高
■ 塑料配方含防紫外线添加剂，适于长期户外使用
■ 塑料配方含玻璃纤维，极大加强产品整体强度
■ 使用工业标准二号滤袋，便于使用
■ 过滤筒密封：采用方型高压密封圈
■ 方型高压密封圈，
■ 仅需单只即密封全筒
■ 滤袋密封设计: 筒内密封结构专为配合使用“五研”专利的SDS塑料密封环而设计，保证100% 防漏
■ 进出口类型: 2.0” BSP
■ 进出口方位: 侧进底出，双向选择
■ 密封圈备选: 人造橡胶密封圈，氟素橡胶密封圈
■ 标准配置：人造橡胶密封圈，压袋架，网筐，安全排气阀
■ 备选配置：2.0” 塑料法兰盘，塑料压力表
■ 高腐蚀性流体的净化处理
■ 废水处理
■ 电镀
■ 海水淡化前处理
■ 反渗透系统前处理
■ 人工水产孵化与养殖
■ 电子与半导体
型 号 | 袋数 | 过滤面积 | 筒体直径 | 进出口 | 设备高度 | 清水流量 |
WYDL-1P3S | 1 | 0.1 | 114 | 1" | 360 | 8 |
WYDL-1P4S | 1 | 0.2 | 114 | 1" | 520 | 15 |
WYDL-1P1S | 1 | 0.25 | 200 | DN50 | 600 | 20 |
WYDL-1P2S | 1 | 0.5 | 200 | DN50 | 995 | 40 |
WYDL-2P2S | 2 | 1.0 | 400 | DN80 | 1130 | 80 |
WYDL-3P2S | 3 | 1.5 | 450 | DN100 | 1150 | 120 |
WYDL-4P2S | 4 | 2.0 | 500 | DN100 | 1315 | 160 |
WYDL-5P2S | 5 | 2.5 | 550 | DN80 | 1355 | 200 |
WYDL-6P2S | 6 | 3.0 | 600 | DN125 | 1390 | 240 |
WYDL-7P2S | 7 | 3.5 | 650 | DN100 | 1410 | 280 |
WYDL-8P2S | 8 | 4.0 | 700 | DN100 | 1458 | 320 |
WYDL-10P2S | 10 | 5.0 | 800 | DN125 | 1510 | 400 |
WYDL-12P2S | 12 | 6.0 | 850 | DN125 | 1555 | 480 |
WYDL-14P2S | 14 | 8.0 | 950 | DN150 | 1580 | 560 |
WYDL-16P2S | 16 | 8.0 | 1000 | DN150 | 1580 | 640 |
WYDL-18P2S | 18 | 8.0 | 1100 | DN150 | 1580 | 720 |
WYDL-20P2S | 20 | 8.0 | 1150 | DN150 | 1580 | 800 |
WYDL-24P2S | 24 | 8.0 | 1250 | DN150 | 1580 | 960 |
WYDL-28P2S | 28 | 8.0 | 1300 | DN150 | 1580 | 1120 |
注：进出口大小、筒体直径及进出口方向可根据客户实际需要进行调整。
